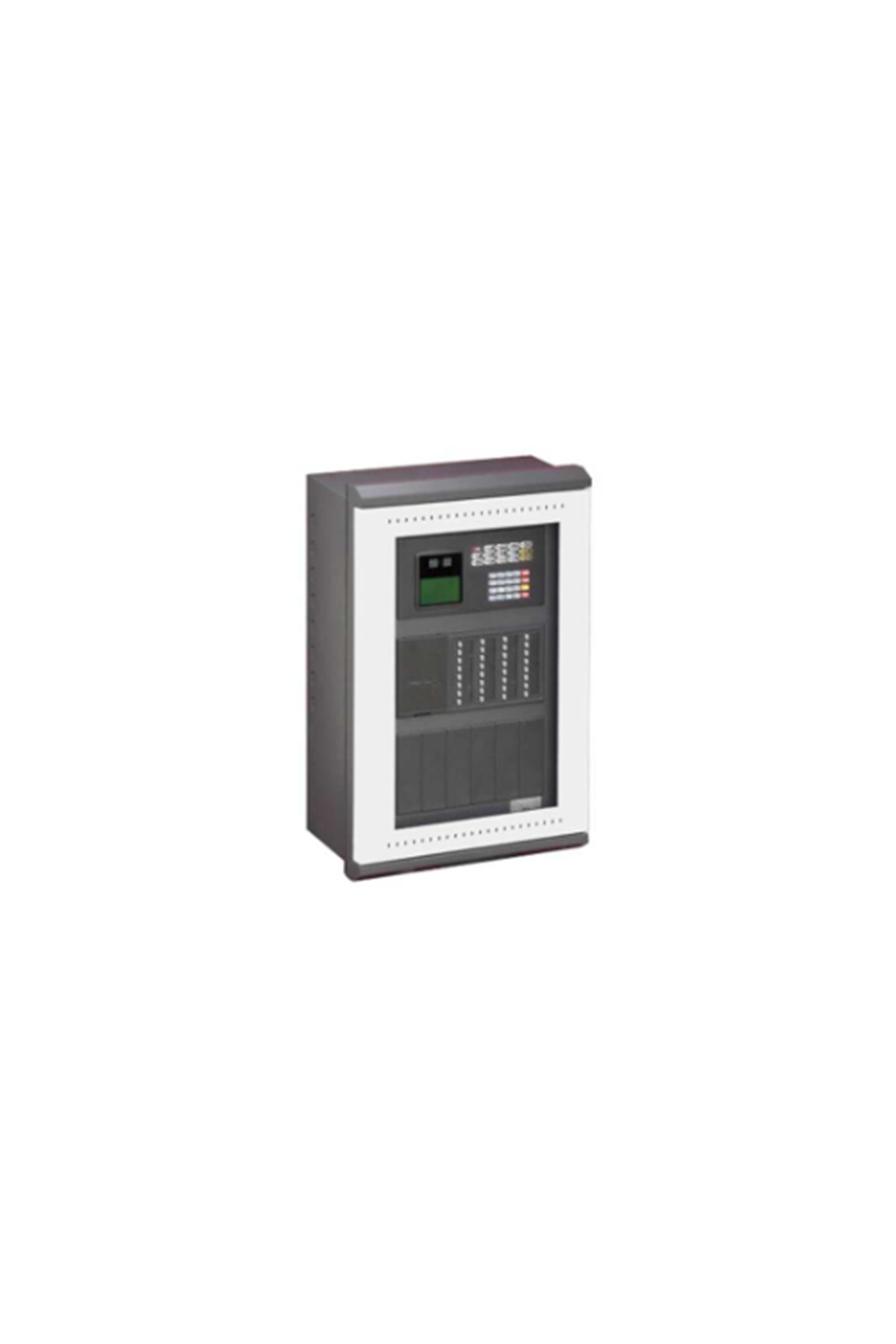

GST-200N-TK - Akıllı Adresli 1 Loop Panel

GST200N-TK - Akıllı Adresli 1 Loop Panel



• GST200N Akıllı Yangın Alarm Kontrol Panelleri, EN54-2 ve EN54-4 standartlarına uygundur (LPCB sertifika No.: 548p).
• Basit kurulum, kolay kullanım ve bakım avantajları sunar.
• 1-2 çevrim adreslenebilir panel, küçük binalar (ofis, restoran, mağaza vb.) için uygundur.



Özellikler ve Avantajlar:

1. Maksimum 30 bölge desteği. Her bölgenin kendi alarm ve hata/iptal göstergesi ve etiketi bulunur.
2. Tek çevrim panel kapasitesi: 235 adreslenebilir cihaz.
3. İki çevrim panel kapasitesi: 477 adreslenebilir cihaz.
4. GST akıllı ve dijital ürünleri ile uyumludur.
5. 8x18 karakter LCD ekran.
6. 15 LED göstergesi ile önemli bilgilerin gösterimi.
7. Uçucu olmayan hafıza sayesinde güç kesilse bile veri kaybı yaşanmaz.
8. Geniş kapsamlı güç kaynağı.
9. Sesli alarm ve ışıklı alarm çıkışı: 0.5A/24V yük, GST konvansiyonel sesli alarmları ile uyumlu.
10. RS232 arayüzü ile PC ile iletişim sağlar.
11. RS485 veya CAN arayüzü ile ağ bağlantısı yapılabilir.



GST200N Paneli Kurulum Bilgisi:

• Panel, duvara montaj ve gömme montaj ile uyumludur.
• Fiziksel boyutlar ve montaj delikleri kullanım kılavuzunda gösterilmiştir.



Bağlantı Bilgisi:

1. Çevrim Bağlantısı (Loop):
   • 2 çevrim paneli, ek bir çevrim kartı gerektirir.
   • Class A tipi bağlantı uygulanmalıdır (Loop Out -> Loop In). Polariteye dikkat edilmelidir.
2. Ağ Bağlantısı:
   • GST ağ bağlantısı için ağ kartı kullanılmalıdır. Polariteye dikkat edilmelidir.
3. Aktif Çıkışlar:
   • 3 aktif çıkış (genel alarm, sesli alarm devresi, yangın koruma ekipmanı) sağlanır. Her biri 500mA/24VDC yük ile çalışır.
   • Kablo izleme gerektiren devrelerde 4k7 EOLR (sonlandırıcı direnç) kullanılmalıdır.
   • Çıkışlar NO (Normalde Açık), NC (Normalde Kapalı) veya Aktif olarak ayarlanabilir.
4. Tekrarlayıcı Çıkış:
   • Ana kart ile bağlantılıdır, ağdan ayrı bir hat kullanır.
5. Hata Çıkışı:
   • Genel bir hata çıkışı sağlanır (NO ve NC kontakları ile).
   • Panel normal durumdayken röle devrede olur, hata veya güç kesilmesi durumunda devre dışı kalır.
6. Sınıf Değişikliği:
   • Uzaktan kontrol ile sesli alarm devresi çıktısı yönetilebilir.



Kablo Gereksinimleri:

• Tüm kablolar yangına dayanıklı olmalıdır ve yerel yönetmeliklere uygun olmalıdır.
• Çevrim Bağlantısı: Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1500 metre.
• Ağ Bağlantısı: Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1200 metre.
• Aktif Çıkışlar: Minimum 1.5mm², ideal olarak 2.5mm².



Sertifikalar ve Uygunluk:

1. Standartlar: CE / CPD / EN54-2 / EN54-4
2. Sertifikalar: LPCB (Loss Prevention Certification Board)
3. BS5839-1 uyumlu.
4. WEEE & RoHS uyumlu.



Teknik Özellikler:

1. Birincil Güç Kaynağı: 100-240VAC, 50/60Hz
2. AC Akımı: 1.5A
3. Bekleme Gücü: 21AH/24VDC
4. Maksimum Pil Direnci: 1 Ω
5. Çevrim Kapasitesi: 1 veya 2 Çevrim
6. Bölge Kapasitesi: 30 Bölge
7. Cihaz Kapasitesi:
   • 1. çevrim: 235 cihaz
   • 2. çevrim: 242 cihaz
8. Ekran: 8 satır x 18 karakter, LCD
9. Ağ (RS485): Class A, Maksimum 32 panel (kart ile)
10. Ağ (CAN):
    • Class A, Maksimum 100 panel (kart ile)
    • Class B, Maksimum 240 panel (kart ve diğer aksesuarlarla)
11. PC Bağlantı Noktası: RS232/USB arayüzü (kart ile)
12. Koruma Derecesi: IP30
13. Çalışma Ortamı:
    • Sıcaklık: 0°C ~ +40°C
    • Nem: ≤ %95, yoğuşmasız
14. Boyutlar: 420mm(G) x 580mm(Y) x 202mm(D)



Dil Seçenekli Model Çeşitleri:

1. GST200N-1: Tek çevrim versiyonu (Parça No.: 1005118)
2. GST200N-2: Çift çevrim versiyonu (Parça No.: 1004784)
3. GST200N-TK: Türk Model, Tek çevrim (Parça No.: 1005124)
4. GST200N-FR: Fransız Model, Tek çevrim (Parça No.: 1005123)
5. GST200N-HU: Macar Model, Tek çevrim (Parça No.: 1005121)
6. GST200N-IT: İtalyan Model, Tek çevrim (Parça No.: 1005122)
7. GST200N-PT: Portekiz Model, Tek çevrim (Parça No.: 1005119)
8. GST200N-SP: İspanyol Model, Tek çevrim (Parça No.: 1005120)
9. GST200N-RO: Romen Model, Tek çevrim (Parça No.: 1005517)



Uyumlu Cihazlar ve Aksesuarlar:

1. GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli
2. GST200-2 Serisi Akıllı Yangın Alarm Paneli
3. GSTGMC Grafik İzleme Yazılımı
4. GST-NRP00 Ağ Tekrarlayıcı Paneli
5. GST852RP LCD Pasif Tekrarlayıcı Paneli
6. GST8903 Mimic Panel
7. DI-910xE Serisi Dijital Akıllı Dedektörler
8. I-910x Serisi Akıllı Analog Dedektörler
9. DI-9204E Adreslenebilir Manuel Çağrı Noktası
10. I-930x Serisi Adreslenebilir Arayüzler
11. I-940x Serisi Adreslenebilir Sesli ve Işıklı Cihazlar
12. C-950xE Serisi Hat İzolatörleri
13. DC-9504E Taban Montajlı İzolatör
14. I-960x Serisi Akıllı Yanıcı Gaz Dedektörleri





Özellik	Değer
Birincil Güç Kaynağı	100-240VAC, 50/60Hz
AC Akımı	1.5A
Bekleme Gücü	21AH/24VDC
Maksimum Pil Direnci	1 Ω
Çevrim Kapasitesi	1 veya 2 Çevrim
Bölge Kapasitesi	30 Bölge
Cihaz Kapasitesi	235 cihaz (1. çevrim) 242 cihaz (2. çevrim)
Ekran	8 satır x 18 karakter, LCD
Ağ (RS485)	Class A, Maksimum 32 panel (kart ile)
Ağ (CAN)	Class A, Maksimum 100 panel (kart ile) Class B, Maksimum 240 panel (kart ve diğer aksesuarlar ile)
PC Bağlantı Noktası	RS232/USB arayüzü (kart ile)
Koruma Derecesi	IP30
Çalışma Ortamı	0°C ~ +40°C ≤ %95 bağıl nem, yoğuşmasız
Boyutlar	420mm(G) x 580mm(Y) x 202mm(D)
Standartlar ve Sertifikalar	EN54-2 / EN54-4, LPCB, BS5839-1, CE, CPD, WEEE & RoHS uyumlu
